Mesure de température

Une sonde de température sortie 4-20mA ? C'est disponible sur stock chez SDM.

ENREGISTREUR

AFFICHEUR / ENREGISTREUR
2 à 8 VOIES A DALLE LCD GRAPHIQUE

Logo EU


SRD-99


Logo nouveaute

Le SRD-99 est un indicateur enregistreur numérique à écran LCD pour le montage en tableau. Il accepte de 1 à 8 entrées Pt100/500/1000Ω ou 0/4-20mA et 0/1-5V ou 0/2-10V non isolées. Il délivre une alimentation pour les transmetteurs de 24Vcc@200mA et propose deux sorties TOR sur opto coupleurs.

SRD-99

La suite
LES MODULES PROSENS.

La gamme ProSens est une nouvelle ligne de produits industriels
qui intègrent les fonctions de mesureur, transmetteur, afficheur et régulateur. Utilisant les toutes dernières technologies en miniaturisation, ces instruments proposent jusqu'à deux entrées universelles, deux sorties discontinues digitales ou continues analogiques ainsi que des ports de communication RS-485 sous protocole Modbus.

QM100

Exemple 1

Exemple 2

Exemple 3

Exemple 4

    Applications techniques :
  • Industries agro-alimentaires.
  • Contrôles environnementaux des locaux.
  • Monitoring des entrepôts et chambres froides.
  • Régulation des serres, fermes et centres d'élevage.
  • Usines et manufactures.
  • Musées, archives, galeries et centres commerciaux.
  • Salles informatiques et climatisées.
  • Stations météorologiques.

Exemple 5

Exemple 6

Exemple 7

Exemple 8

Caractéristiques
Caractéristiques techniques :
  • Capteur, transmetteur, afficheur et contrôleur.
  • 1 ou 2 entrées universelles : 0/4-20mA, -10Vcc, 0-150 mV, Sondes à résistance RTD ou thermocouples.
  • 1 sonde de température ou 1 sonde de température / humidité et une entrée supplémentaire analogique (option).
  • 0, 1 ou 2 sorties discontinues, relais statique NO 24Vca/35Vcc maxi. 200 mA (option).
  • 0, 1 ou 2 sorties analogiques, passives ou actives (option).
  • Port de communication RS-485, sous protocole Modbus RTU en standard.
  • Afficheur LCD graphique 128 x 64 points, avec rétro-éclairage (module aveugle sur demande).
  • Logiciel de configuration gratuit «S-Config2».

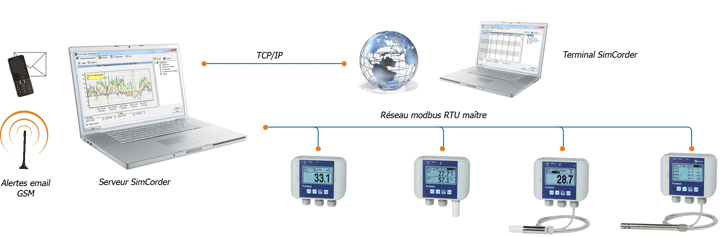

Vos données disponibles depuis le monde entier.

Un ordinateur équipé du logiciel SimCorder dans sa version "Network SERVER" peut partager des données enregistrées et des informations système telles que les états d'alarmes via Internet. Avec la version "Network terminal", les données recueillies sont visualisées sous forme de tableaux ou de diagrammes et peuvent être exportées vers différents formats de fichiers. Il permet également d'imprimer des rapports basés sur les données brutes ou traitées. Un aperçu de l'ensemble du système est possible de n'importe où ; à n'importe quel moment.

Réseau Prosens

QM400

La fonction principale des modules ProSens est la mesure. Selon les besoins et les exigences, ces appareils compacts peuvent être équipés de capteurs de température et d'humidité de haute qualité, précis et stables. Ils proposent aussi des entrées universelles standards pour l'automatisation industrielle. Grâce à ses équipements, l'appareil garantit un très haut niveau de fiabilité des mesures.
Les deux versions avec sondes intégrées ou avec sondes déportées à câbles sont en acier inoxydable. Les capteurs sont protégés par un filtre interchangeable en PTFE ou en acier inoxydable. Le type de filtre est ajusté à la version de la sonde.

QM211

Le module ProSens régule les processus, l'interprétation des valeurs mesurées, a un impact direct sur l'état des signaux de sortie en fonction des paramètres de contrôle programmés. Les utilisateurs peuvent choisir entre des sorties binaires et des sorties analogiques (courant et tension) pour adapter leur modèle aux exigences de leurs applications. Afin de proposer une importante palette d'applications les modules proposent une large gamme de sorties différentes ainsi que la possibilité de les mixer sur une même unité. Les instruments de la gamme ProSens peuvent être utilisés pour le contrôle numérique ou proportionnel et peuvent combiner les deux fonctions dans un même appareil.

QM621

De plus en plus utilisés au sein des infrastructures industrielles, les réseaux de communication numériques permettent de hiérarchiser les instruments de mesure, de régulation et d'automatisation. Pour ces applications, les modules ProSens proposent en standard un interface RS-485, sous protocole Modbus RTU.
Les valeurs mesurées et les états de sortie sont diffusés via le réseau en mode esclave. Ce mode de communication standardisé permet aux instruments ProSens de s'associer avec les réseaux avancées intégrant des systèmes de visualisation
centralisés existants.De plus et livré gratuitement, le logiciel S-Config peut être utilisé pour la configuration à distance de l'appareil sans avoir besoin d'utiliser le clavier local intégré.

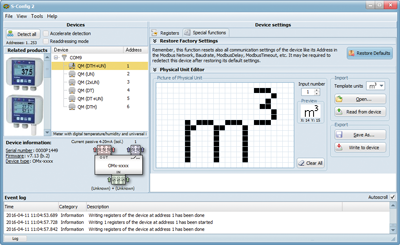

S-CONFIG, est un logiciel gratuit destiné à la configuration des  modules de la famille ProSens.

Sconfig-2

Le logiciel est utilisé pour la détection simultanée des instruments dans plusieurs réseaux Modbus RTU et offre aux utilisateurs la possibilité de modifier la configuration de la plupart des périphériques. Il propose une liste de registres pour chaque appareil détecté. Ces registres peuvent être modifiés par l'utilisateur. Les listes contiennent également des
informations supplémentaires sur les paramètres de l'appareil, tels que :
Type, Adresse, Vitesse de transfert, etc.
Les instruments de la famille ProSens peuvent communiquer des informations les concernant tels que :

  • Type d'instrument.
  • Numéro de série.
  • Version du micro logiciel.
  • Type d'entrée
  • Type et numéro de sortie.

Une fonction additionnelle dédiée aux modules ProSens permet de personnaliser les unités affichées par la dalle LCD :
m3, l/h, kPa, °F, etc.

Plaquette de présentation de la gamme ProSens
Catalogue complet de la gamme ProSens
